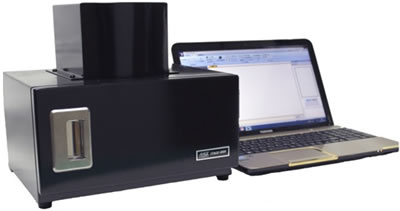

化学発光撮影に必要な機能を備え、コンパクトで安価なシステムです
化学発光撮影に効果な分光特性
発光試薬に多い400～600nmを感度良く撮影します。
室温－35度の冷却効果
ペルチェ冷却に加え強制ファンを搭載し冷却効率を上げています。
高感度撮影のためのビニング機能
隣り合う4つのピクセルを一つにすることにより感度を4倍に上げます。
但し、解像度は1／4になります。
但し、解像度は1／4になります。
ダークフレーム処理によるノイズ削除機能
長時間露光をかけて撮影すると、暗電流ノイズが含まれた画像となります。
そのためにCCDカメラを冷却することでノイズを減少させますが、完全には無くなることはありません。そこで、ノイズだけの画像（ダークフレーム）を撮影します。
目的の画像を撮影後、ノイズだけの画像（ダークフレーム）を減算することで本来の長時間露光をかけて撮影した画像はノイズのない画像を得ることとなります。
そのためにCCDカメラを冷却することでノイズを減少させますが、完全には無くなることはありません。そこで、ノイズだけの画像（ダークフレーム）を撮影します。
目的の画像を撮影後、ノイズだけの画像（ダークフレーム）を減算することで本来の長時間露光をかけて撮影した画像はノイズのない画像を得ることとなります。
UVトランスイルミネータや青色LEDイルミネータ、白色ライトでの撮影が可能（別売）
UVトランスイルミネータ搭載例
青色LED（LED100）搭載例
ECL
目的に応じてさまざまな撮影方法が選べます
| 基本撮影 | 露光時間の短い撮影を行います。 |
|---|---|
| 長時間露光撮影 | 通常の化学発光撮影を行います。 |
| 積算撮影 | 撮影中の画像を加算、保存しながら総露出時間まで撮影を繰り返します。 |
| 自動撮影機能 | 指定時間になったら撮影が開始されます。 |
| インターバル撮影 | 一定の間隔で撮影することができます。 |
仕様 現在販売休止中です。しばらくお待ちください。
| STAGE-5100 | |
|---|---|
| CCDカメラ | 45万画素モノクロCCD |
| レンズ | F1.2 |
| A／Dコンバータ | 16bit（65535階調） |
| 通信方式 | USB2.0 |
| CCDサイズ | 1／2型（6.4×4.8mm） |
| ピクセルサイズ | 8.3um×8.3um |
| ビニング | 2×2 |
| 冷却方式 | ペルチェ冷却、内蔵ファン、外付けファン |
| 冷却温度 | 室温-35℃ |
| 露光時間 | 最長18時間 |
| 最大撮影サイズ | 10×15cm |
| 画像データ形式 | オリジナル、RAW（汎用フォーマット）、TIFF（非圧縮）、JPEG、BMPなど |
| コンピュータ | ノートパソコン（Windows10）PC（標準付属） |
| 画像解析ソフト | 別売（¥300,000） |
| サイズ | 340（w）×260（D）×305（H)mm |
| 構成内容 | STAGE-5100型冷却CCDカメラシステム、ノートパソコン、コントロールソフトウエア |
| カタログNo. | 仕様 | 価格 |
|---|---|---|
| 121-5 | STAGE-5100（STAGE-5100本体、ノートパソコン、コントロールソフトウエア） | ¥1,050,000- |
| 308 | ECX15M型UVトランスイルミネーター 312nm | ¥140,000- |
| 930 | LED100型青色イルミネータ－ 470nm | ¥120,000- |
| 601 | HA1310型白色光落射／透過兼用ライト | ¥35,000- |
