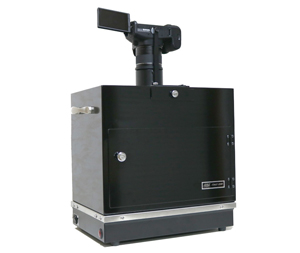

STAGE-2000
ゲル撮影装置
ミラーレス一眼カメラを搭載し高感度、高画質、多機能な撮影が可能
カメラはUV光、蛍光、白色光撮影に最適化していますので、手間無く簡単に撮影ができます。撮影をするごとに設定を調整する必要がありません。
必要に応じて、シャッタースピード、絞り、ISO感度など簡単に変更調整ができますので、カメラ初心者の方から詳しい方までご満足いただける装置となっております。

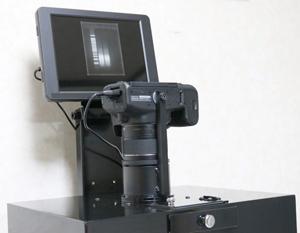

8インチ液晶モニター搭載でゲル画像を大きく確認
電源ONと同時にライブ映像が8インチ液晶モニターに表示されるため、ゲル画像を大きく確認しながら撮影ができます。

カメラは180度回転します。これは操作ボタンが手前にあるためボタン操作しやすく、また裏側にSDカードが収納されていますのでカメラを回転して手前から取り出しやすくなっています。
カメラの回転を止め、固定することもできるようになっています。

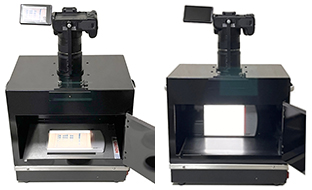

切出し対応
上部観察窓(UVカットまたはオレンジフィルター)から確認しながら切出しができます。
扉の前面は広く開放でき、遮光カーテン(標準装備)を用いて使用します。
遮光カーテンはマグネット脱着式ですので簡単に取り外し可能です。
開放部は300(W)x150(H)mm
厚みのあるサンプルにも対応
ゲルの厚みも様々です。厚みのあるサンプルやタイタープレート、シャーレなど 全ての深度にフォーカスが合うようレンズを搭載しています。

右図はイルミネーターの上に2枚のUVスケールを置いて同時に撮影しました。
上:イルミネーターの上
下:イルミネーターから1cm上
フィルターの取り外し、交換はスライド式
フィルターホルダーはスライド式で手前に引くだけです。
UV撮影から白色光、他の蛍光フィルタへと簡単に交換できます。
撮影時のUV管の写り込み(縞模様)は一切起こりません
ゲルを高感度に撮影するためにはカメラとともにフィルターが大変重要です。
STAGE-2000標準搭載フィルターはバックグラウンドが抑えられ、高感度な撮影ができます。
UV管の写り込み(縞模様)はなく、しかも長時間露光にも問題なく使用できるバンドパスフィルターを採用しています。

シャッタースピード(露光時間)2秒で撮影
UV管の写り込みはなく、バックグラウンドの抑えられた高感度撮影ができます。

シャッタースピード(露光時間)5秒で撮影 長時間露光でもバックグラウンドの抑えられた高感度撮影ができます。

構成例

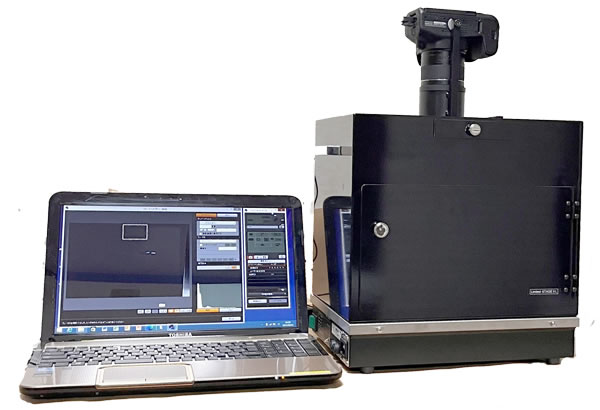

STAGE-2000(プリンタなし)

画像撮影後のデータはカメラ内SDカードに保存されるため、PCで使用する場合にお勧めです。

Wi-Fi内蔵カメラのため、パソコンに撮影画像を転送したり、スマートフォンやタブレットにも転送できます。
Wi-Fi 搭載コンパクトプリンターへもダイレクト印刷ができます。

プリンターをお持ちで、本システムと接続をされる場合にも対応可能です。(別途コネクタが必要になる場合があります)

CatNo. 114 114-2 114-5
型式 STAGE-2000 STAGE-2000-UV
(UVトランスイルミネータ付き)
STAGE-2000-100
(青色イルミネータ付き)
価格 ¥480,000- ¥620,000- ¥600,000-
キャンペーン価格はこちら

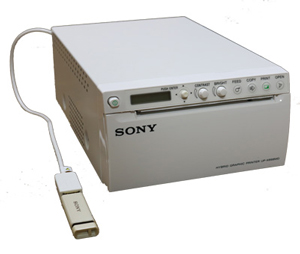

STAGE-2000VP(感熱式プリンターシステム付き)
 おすすめ!

スピーディーに撮影から印刷まで行えます。

CCDタイプのゲル撮影装置によく使われている感熱式プリンターシステムで、操作性も良くなります。

印刷時間は3秒で、ランニングコストも約10円/枚と経済的です。
デジタルカメラの特性が生かされ、ゲルの拡大印刷もできます。

使用頻度の多い研究室にお勧めです。

CatNo. 114-4 114-6 114-7
型式 STAGE-2000VP STAGE-2000VP-UV
(UVトランスイルミネータ付き)
STAGE-2000VP-100
(青色イルミネータ付き)
価格 ¥660,000- ¥800,000- ¥780,000-
キャンペーン価格はこちら
STAGE-2000CP(コンパクトプリンターシステム付き)

写真並みの高画質印刷ができます。

高画質印刷ができるだけでなく、画質の劣化がほとんど起こりませんので、長期間の保存をお考えの場合に適しています。

ゲル画像としてのモノクロ印刷だけでなく、カラー印刷もできますので、SDS-PAGEやタイタープレート、シャーレー等白色光撮影の印刷にも適しています。

印刷には約20秒かかりますので、使用頻度が多くない場合にもお勧めです。

CatNo. 114-3 114-8 114-9
型式 STAGE-2000CP STAGE-2000CP-UV
(UVトランスイルミネータ付き)
SATGE-2000CP-100
(青色イルミネータ付き)
価格 ¥505,000- ¥645,000- ¥625,000-
キャンペーン価格はこちら
仕様
有効画素数 2420万画素
液晶モニター 8インチ液晶モニター
画像ファイル JPEG, RAW
記録媒体 SDカード
最大撮影サイズ 22x20cm
切り出し 可能
サイズ・重量(WxDxHmm) 340x260x540 重量9kg
構成内容
  • ミラーレス一眼デジタルカメラシステム
  • リモートコントローラー
  • STAGE-2000用キャビネット
  • 8インチ液晶モニター
  • ACアダプター
  • ゲル撮影用レンズ
  • STAGE-2000用フィルター(UV、LED対応)
  • 観察窓用UVカットorオレンジフィルター
  • ゲル切出用遮光カーテン
  • SDカード
  • OAタップ
UVトランスイルミネータでの撮影例
青色LEDイルミネータ(LED100)の撮影例

LED100はUVによる人体の影響やDNAの損傷を考慮して考えられた青色LED(470nm)イルミネータです。
サイバーグリーン、サイバーセーフ、ゲルグリーン、Ultrapower※などよく似た波長特性をもつ蛍光色素に対し高感度で撮影ができます。

※Ultrapower セーフダイは発がん性のない色素です。詳細は電気泳動関連をご参照ください。

※青色LEDイルミネーターの詳細は蛍光照射装置をご参照ください。

白色光でのカラー撮影例

別売の白色光落射/透過兼用ライトビュアー(HA1310)を使用することで、ゲル撮影だけでなく様々な撮影が可能となります。

白色落射撮影

白色透過撮影

落射/透過兼用白色ライトビュアーは右ライトが取り外し可能になっており、用途に合わせて透過式、落射式と切替えてご使用いただけます。
透過式としてご使用の場合の撮影サイズ:127x100mm

詳しくは白色撮影をご参照ください。

落射撮影透過撮影
カタログNO. 型式 仕様 透過での最大撮影サイズ 価格
601 HA1310 落射/透過ライトビュアー 127x100mm ¥35,000-
UV透過ゲルトレイ

ラップを敷く手間が省け、簡単にゲルを載せることができます。
切出時のご使用でイルミネーターを傷つける心配がありません。
15x15(cm)とコンパクトで弊社STAGE-Seriesすべてにご使用いただけます。
片側がL型のため持ちやすくなっております。
詳しくはこちら

カタログ
NO.
型式 数量 サイズ 価格
310 UVTR15 1個 150(W)×
150(D)×
20(H)mm
¥8,000-
310-002 UVTR15X2 2個入り 150(W)×
150(D)×
20(H)mm
¥15,000-
キャンペーン価格はこちら
